NFC技術目前應用最為廣泛的設備就是手機終端了，本次就以NFC手機終端為例談一下NFC終端的架構及涉及的標準。

　　手機終端的NFC功能由NFC Controller、NFC協議棧、SE、SE訪問API、SE訪問控制及AP訪問SE芯片構成，其主要功能如下：

　　1. NFC Controller：即NFC芯片，實現NFC卡模擬、讀寫器、點對點模式所定義的模擬、數字協議的處理;

　　2. NFC協議棧：配置NFC芯片工作模式并實現NFC Forum定義的各項標準;

　　3. SE：即安全芯片，所有涉及敏感數據、加密運算等業務(如銀行卡、公交卡)均需要單獨安全芯片處理;

　　4. SE訪問API：向客戶端開放訪問SE的接口，以實現余額讀取、空中充值等功能;

　　5. SE訪問控制：對SE訪問進行控制和授權，保障SE安全;

　　6. AP訪問SE芯片：客戶端通過應用處理器訪問SE時的接口芯片，采用SE種類不同時該芯片也會有所不同，如SIM卡為SE時，此芯片即為Modem。

　　上述不同模塊是可以組合的，從而實現不同的NFC功能，大致可分為簡單NFC、具有SE的NFC兩種類型：

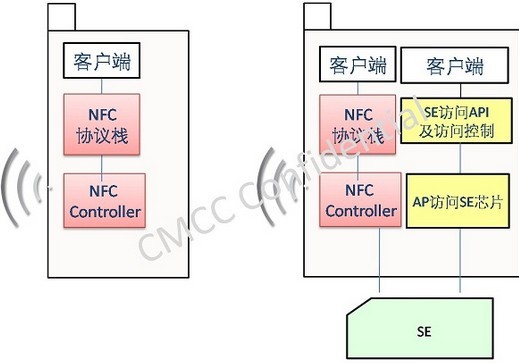

圖1: 兩種NFC終端類型

　　簡單NFC是指僅具有NFC Controller和NFC協議棧的NFC終端，由于不具備SE，這種終端僅能支持上篇博文中提到的NFC讀寫器和點對點功能，實現諸如名片交換、標簽讀取等與安全無關的NFC功能。由于構成簡單，且Android 2.3以上原生系統即已經實現這些功能，目前市場上多數的NFC終端都是這種簡單NFC。相比簡單NFC，具有SE的NFC終端均集成了單獨的安全芯片 SE，除讀寫器、點對點模式外，可支持卡模擬模式引入的安全應用(如銀行卡、公交卡等)，既可支持POS機上的非接觸刷卡，又可以支持客戶端對SE的訪問，實現SE中存儲的銀行卡、公交卡的余額讀取、空中充值等功能。

　　毫無疑問，具有SE功能的NFC終端是目前用戶、運營商、銀行更為關注的，不同機構在推動NFC終端時，采取的SE方式也是不同，目前看SE主要有三種類型，即SIM卡、終端內置SE芯片和MicroSD卡，分別代表運營商、終端廠家、銀行從自身在產業鏈中所處位置，及在推動NFC終端初期時很自然的反應。應該講從目前發展的情況看，運營商推動的以SIM卡為SE的NFC終端方案(即俗稱的SWP方案)發展最快最好，以運營商行業組織GSMA協會牽頭，世界上超過50家運營商(包括中國移動、中國聯通及歐洲、美國、日韓主流運營商)宣布支持該方案，目前全球銷售的終端近4000萬部，預計13年會有持續的發展。本文后續將以目前最為主流的以SIM卡為SE的NFC終端方案(SWP方案)談一下NFC終端具體支持的協議。

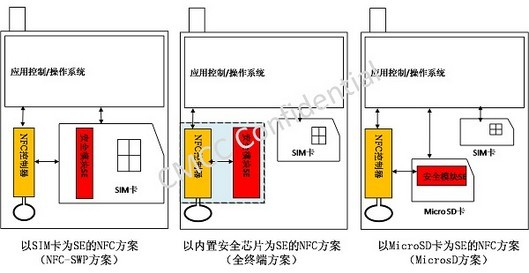

圖2: 三種具有SE的NFC終端類型
